概述

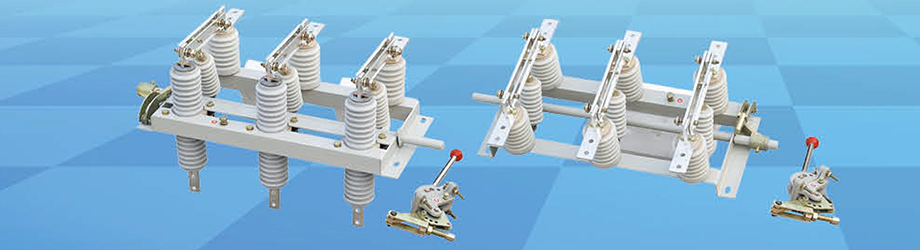

GN19-12 型系列戶內高壓隔離開關系高壓開關設備，用于額定電壓12kV，交流 50Hz 及以下電力系統中，配用 CS6-1 型人力操作機構，作為在有電壓而無負載的情況下，分、合電路之用，亦有派生產品防污型、高原型的和加裝帶電顯示裝置等。

使用環境
◆ 海拔高度：不超過 1000m；
◆ 空氣溫度：-25℃ ~+40℃；
◆ 相對濕度：日平均值不大于 95%，日平均值不大于 90%；
◆ 地震烈度：不超過 8 度；
◆ 安裝場所：沒有火災、易燃、易爆、嚴重污穢、化學腐蝕及劇烈振動場所。

主要結構
本隔離開關的導電部分主要由觸刀與靜觸頭組成，靜觸頭裝在兩端的支柱絕緣子上，每相觸刀由兩片槽型圖片組成，它不僅增大了觸刀散熱面積，對降低升溫有利，而且提高了觸刀的機械強度，使開關的動穩定性提高，觸刀一端通過軸銷安裝在靜觸頭上，其接觸觸刀的另一端與靜觸頭系可分連接，而觸刀接觸壓力靠?jī)啥?/span>接觸彈簧來維持。底架裝配：由底架主軸、限值板組成，限位板主要用來保證導電觸刀“分”“合”時得到所要求的終點位置。

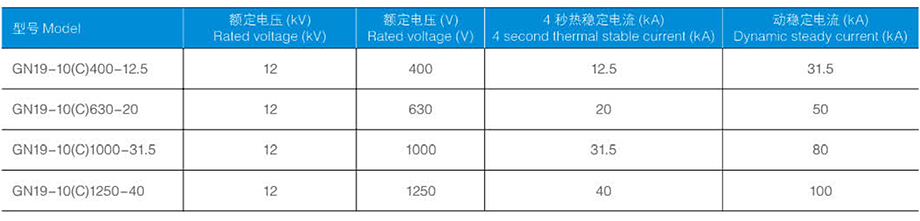

主要技術參數
