概述

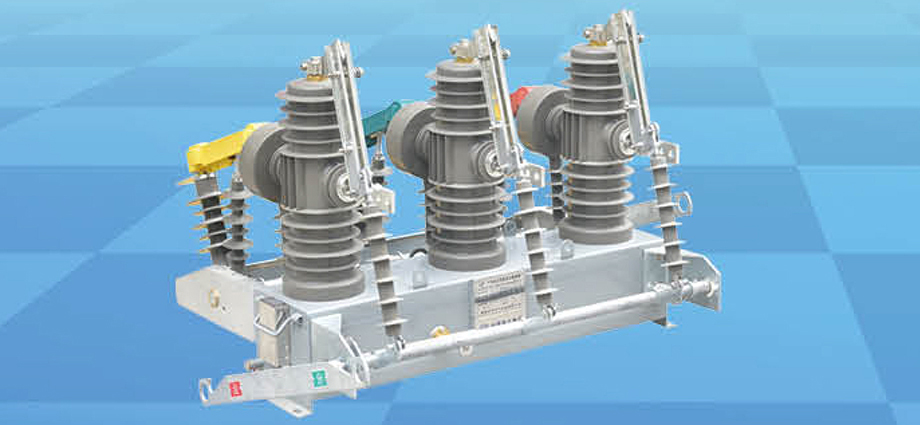

ZW32-12 型戶外真空斷路器 ( 以下簡稱斷路器 ) 為額定電壓12kV，三相交流 50Hz 的戶外配電設備。主要用于開斷、關合電力系統中的負荷電流、過載電流及短路電流。適用于變電站及工礦企業配電系統中作保護和控制之用，及農村電網頻繁操作的場所。
本斷路器具有體積小、重量輕、防凝露、免維護等特點，能適應較惡劣的氣候條件和污穢環境。

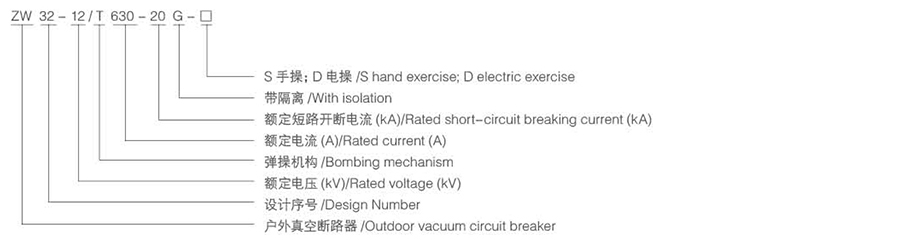

型號含義

結構特點
◆ 斷路器采用三相支柱式結構，具有開斷性能穩定可靠、無燃燒和爆炸危險、免維修、體積小、重量輕和使壽命長等特點。
◆ 斷路器采用全封閉結構，密封性能好，有助于提高防潮、防凝露性能，特別適用于嚴寒或潮濕地區使用。
◆ 三相支柱及電流互感器采用進口戶外環氧樹脂固體絕緣，或采用戶內環氧樹脂外包有機硅橡膠固體絕緣；具有耐高低溫、耐紫外線、耐老化等特點。
◆ 斷路器可以裝設二相或三相電流互感器，供過電流或短路保護用，也可以給智能控制器提供電流采集信號；根據用戶要求可加裝計量用電流互感器。
◆ 斷路器可外帶三相聯動的隔離開關，在隔離開關分閘狀態下有明顯可見斷口，并具備與斷路器本體之間的防誤聯鎖裝置，只有在隔離刀完全合閘或完全分閘時才可操作斷路器?？蛇B裝避雷器支柱絕緣子，維護方便。

使用環境
◆ 海拔：≤ 2000m 及以下；
◆ 周圍空氣溫度：上限 +30℃，下限 -40℃；
◆ 風壓不超過 700Pa( 相當于風速 34m/s)；
◆ 振幅：無常性劇烈震動。

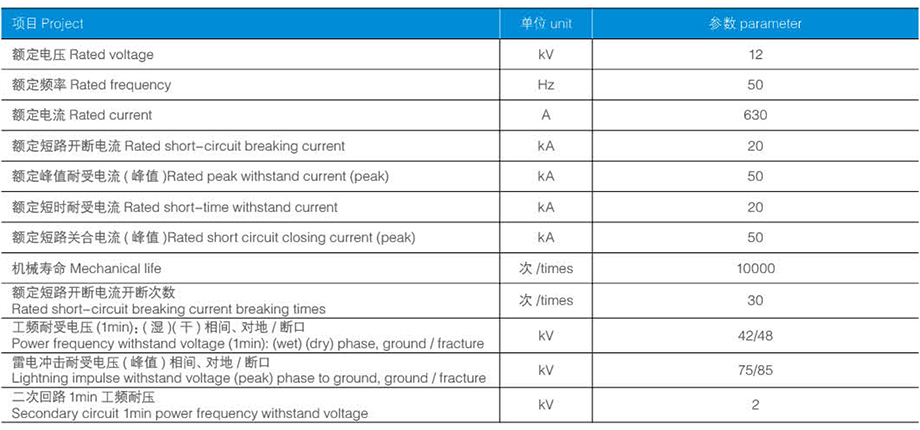

主要技術參數
